產品簡介

      絕緣銅管母線采用新型的銅包鋁材結構，根據集膚效應結合銅鋁不同的的電流密度，實現了電流的合理分布，同時增大了導體整體同流有效截面，有效降低母線阻抗，減少線損，溫升低至30K，遠低于國標的50K。廣泛適用于機械行業、電網、石油、化工、礦山、冶金、鋼鐵、水泥等所有需要電能的用戶，電壓等級200kV及以下、額定電流40000A及以下、頻率50Hz（或60Hz）的電力系統，運行10年來，市場銷售達10萬米。

產品特點和技術參數

1）導體分層、溫升低、載流量大、節能顯著

      管型導體分層（銅包銅管）是我公司專利技術（《絕緣復合管母線及其制造方法》專利號：ZL200710027034.X），該技術使導體電流密度分布均勻、交流電阻小、額定電流溫升由50K降低至38K、有利于絕緣材不易老化，并且導體同等截面載流量增加20%，功率損耗減小、比傳統母排節能64.2%。

2）絕緣水平高

      我公司對絕緣管母線采用的絕緣耐壓試驗電壓標準高于國標、試驗時間由1min提高到5min（見下表），確保產品無瑕疵、無閃絡、免維護安全運行30年。

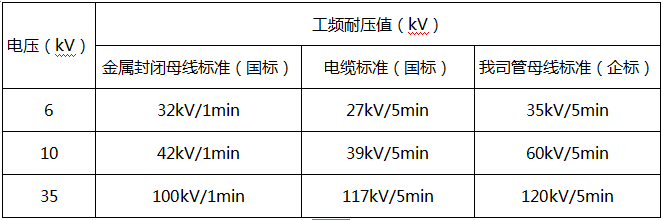

各種母線標準的工頻耐壓試驗值

3）絕緣優良、結構合理

      a)采用固體絕緣，避免接地和相間短路故障;

      b)絕緣結構合理、解決鋼構建感應發熱;

      c)主絕緣材料優良、使用壽命≥30年

      絕緣管母線主絕緣材料采用中密度聚乙烯（MDPE）、耐高低溫、有優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化、使用壽命≥30年。

4）獨創管母線連接方式和金具（端部接頭《管母線接頭》專利號：ZL200710101495.7 ；中接頭《復合導電管母線連接器》專利號：ZL200410052284.5），保證管母線各連接部位溫升小于導體。

5）獨創管母線端部階梯式應力錐處理方式（《高電壓端頭》專利號：ZL201010116122.9），均勻感應降低端部電場電位，管母線端部絕緣水平大為提高，在沒有傘裙的情況下，不發生污閃。

6）允許應力大，機械強度高、抗震動能力強

7）結構簡明、布置清晰、安裝方便。

產品結構

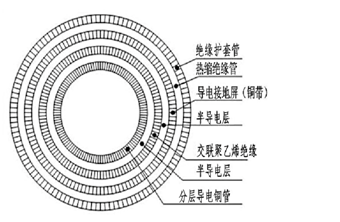

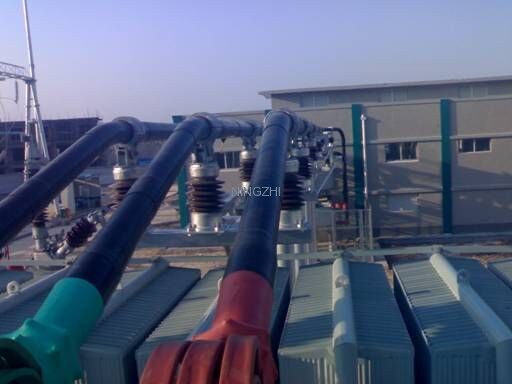

        屏蔽絕緣銅管母線結構示意如圖1、實物如圖2所示。

        導體由分層銅管構成；絕緣屏蔽由：半導電層、主絕緣層、半導電層、絕緣護套層、導電接地層（銅帶）、絕緣護套層構成。

使用環境

      1)可用于戶外也可用于戶內，環境溫度從-40oC～60oC。

      2)相對濕度：日平均值不大于95%。

      3)地震設防烈度：8度（設計基本地震加速度值不超過0.2g）。

      4)長期允許工作溫度：90℃。

      5)防污等級：在任何污穢條件下，均無閃絡。

      6)頻率：50Hz或60Hz。

      7)可在含有腐蝕性氣體、油、鹽和爆炸性塵埃中運行。

主要客戶

      國家電網公司、南方電網公司、中國石油天然氣股份有限公司、中國石油化工集團公司、宏源煤業集團、宏威陶瓷實業、天津英利新能源有限公司。
